鑒定類別
懸臂式起重機物證鑒定【機械設備】

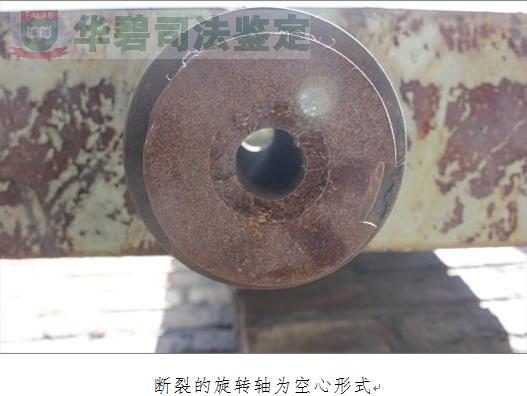

受理日期: 2014年12月12日 申請人李某與被申請人河南某起重設備有限公司因產品質量損害賠償糾紛一案訴至天津市某區人民法院。該院委托我所對上述事項進行鑒定,我所受理了此鑒定。華碧鑒定所根據現場勘驗情況、實驗室物證檢測數據與結果,以及相關國標等進行驗證試驗與綜合分析,做出了綜合判斷,鑒定出,涉案懸臂起重機在長期使用過程中,旋轉軸處的旋轉軸承因密封不嚴密造成顆粒物進入旋轉軸承內部,導致該旋轉軸承磨損,旋轉軸承對旋轉軸定位功能逐漸受損,造成旋轉軸歪斜,進而使得軸承支座與滑環支撐套法蘭面不均勻接觸,當起重受力時會對旋轉軸形成彎曲應力。在長期使用狀況下磨損程度逐漸加大,彎曲程度也加大,*終當彎曲應力超出旋轉軸強度極限后造成旋轉軸斷裂。
蘇華碧司鑒【2015】物鑒字第****號
1、委托人:天津市某區人民法院
2、委托鑒定事項:對涉案懸臂式起重機的懸臂斷裂原因進行物證鑒定
3、受理日期: 2014年12月12日
4、鑒定材料:
1、文件清單:
(1)《定柱式懸臂起重機使用說明書》一份

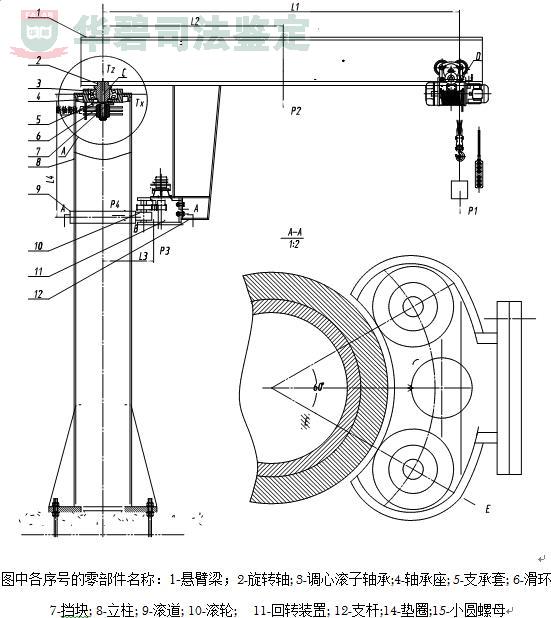

(2)涉案懸臂起重機設計圖紙一套,共計二十三張
(3)《BZ2-4懸臂起重機計算書》一份
2、樣品清單:

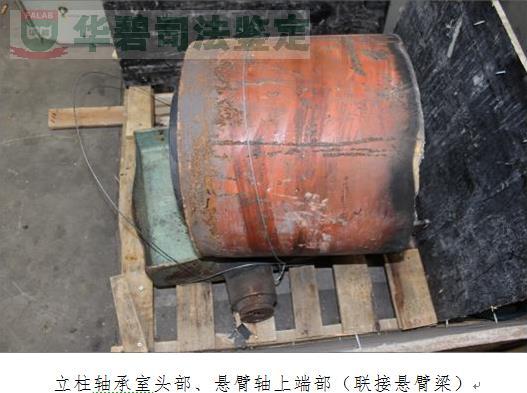

(1)立柱軸承室頭部1件
(2)懸臂軸上端部(聯接懸臂梁)1件

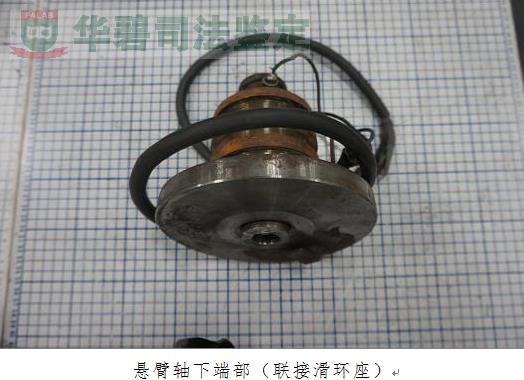

(3)懸臂軸下端部(聯接滑環座)1件
5、鑒定地點:上海華碧檢測技術有限公司鑒定所
某合金有限公司廠內
6、 鑒定過程(略)
7、 綜合分析及檢驗結果(略)
8、 鑒定過程圖片
7、 綜合分析及檢驗結果(略)
8、 鑒定過程圖片

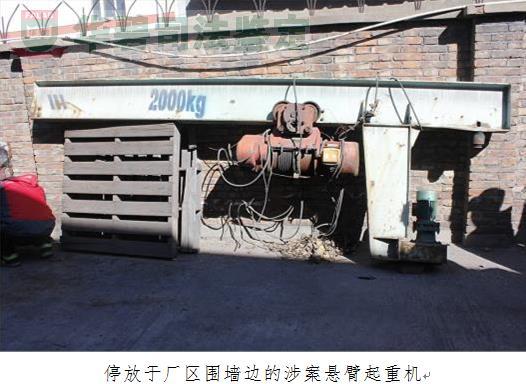

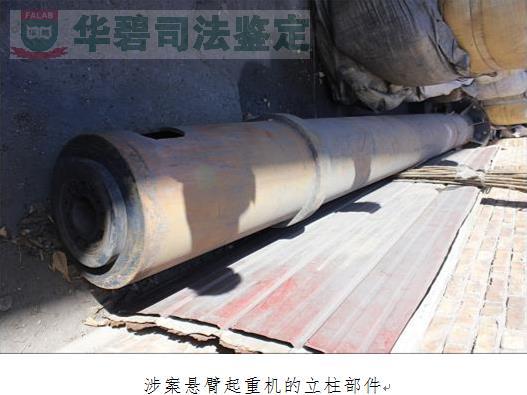

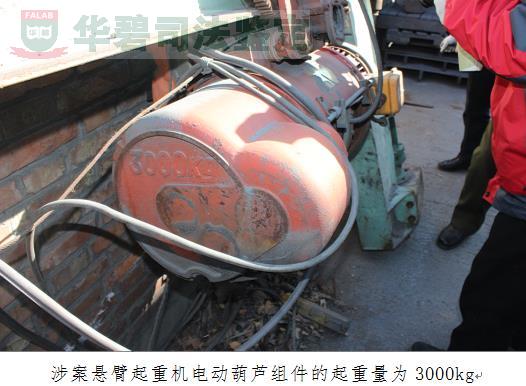

圖1、現場取樣典型照片
圖2、取回樣品典型照片

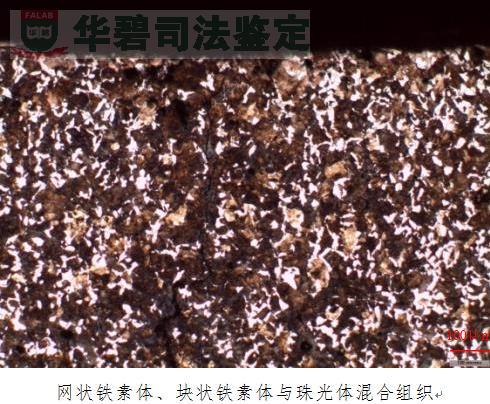

圖3、檢測數據典型照片
