回轉干燥機鑒定【機械設備】
受理日期: 2014年04月11日 申請人重慶市某石化有限責任公司與被申請人某化工機械(集團)有限責任公司因買賣合同糾紛一案訴至重慶市某中級人民法院,該院委托我所對前述事項進行物證鑒定,我所受理了此鑒定,華碧鑒定所根據現場勘驗情況、實驗室物證檢測數據與結果,以及相關國標等進行驗證試驗與綜合分析,做出了綜合判斷,鑒定出,1、蒸汽列管磨損腐蝕是CTA干燥機行業內的技術難點,目前在國內若干引進成套裝備中也存在類似問題。本案蒸汽列管存在明顯腐蝕磨損現象,與鎳含量偏離HG/T 3914-2006、GB 13296-2007、GB/T 222-2006的要求存在一定因果關系。該設備僅運行約4.5年時間,標稱6mm的取樣蒸汽列管的腐蝕磨損嚴重處的壁厚已減薄至3.43mm,蒸汽列管在現有工況條件下將難以達到合同中約定的“設備的安全使用期自調試運行成功并*終驗收合格之日起計算不少于20年”的要求。2、軸承鋼球存在腐蝕和變形痕跡,軸承內圈滾道單側存在嚴重的塑性變形(塌角)與點狀剝落現象,軸承外圈軌道圓弧以及單側存在明顯的流變(塑性變形并卷邊)及剝落。支撐大軸承內外圈硬度偏低,不符合JB/T 8566-1997中第3.2.1.1條“套圈淬回火后硬度應不低于50HRC”的規定。3、小齒輪表面存在明顯腐蝕剝落現象;小齒輪與大齒圈的嚙合印痕表明該齒輪副存在嚴重偏載現象;小齒輪和大齒圈硬度檢測結果顯示該齒輪副不符合HG/T 3914-2006和圖樣要求。
7、 綜合分析及檢驗結果(略)

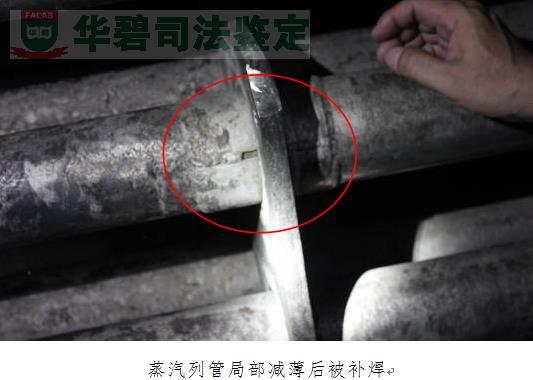

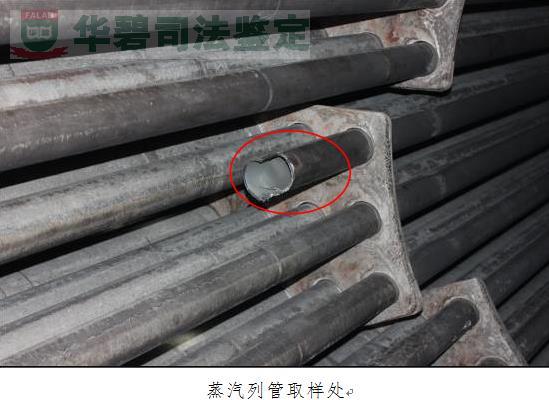

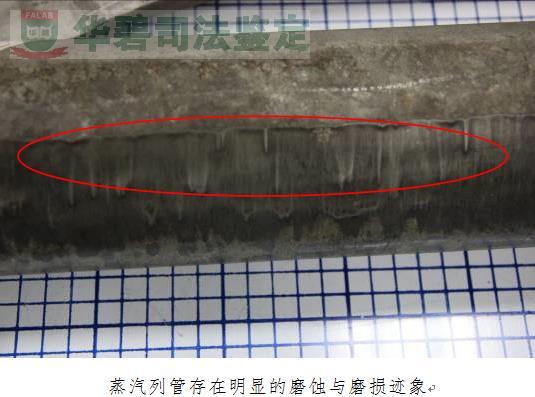

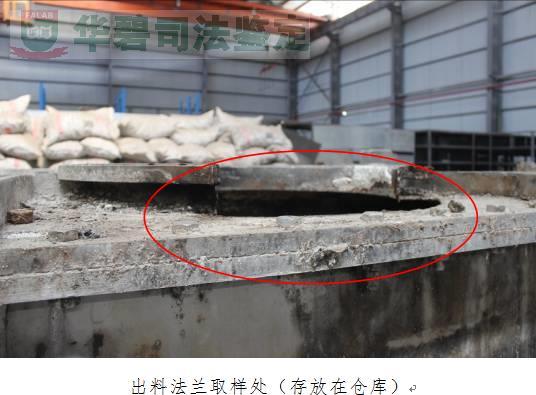

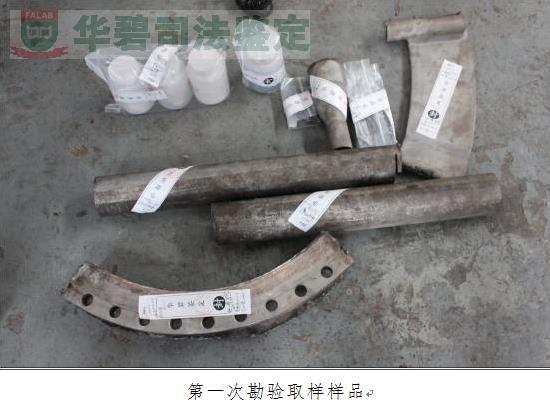

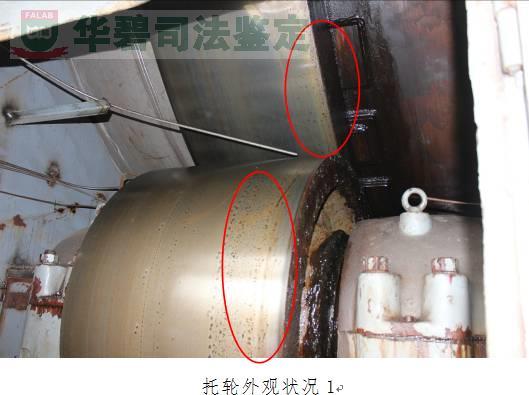

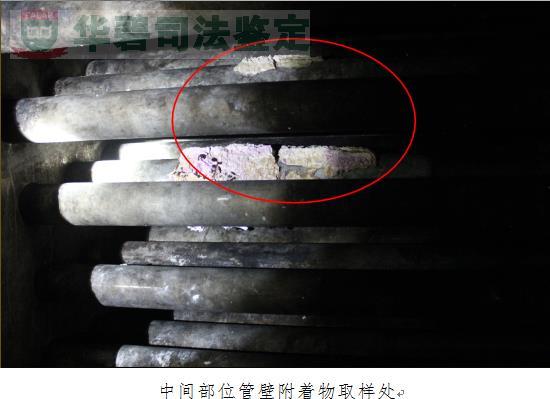

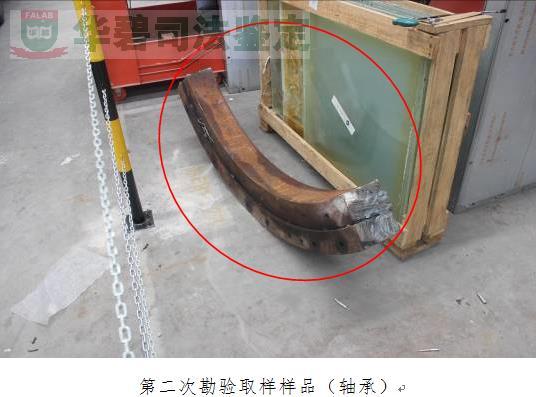

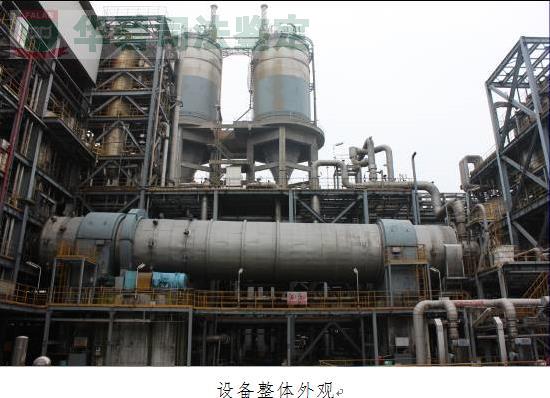

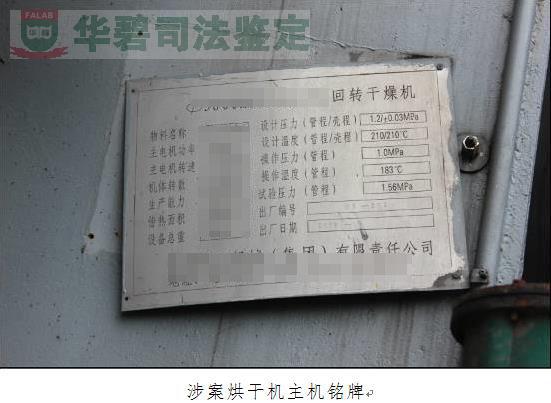

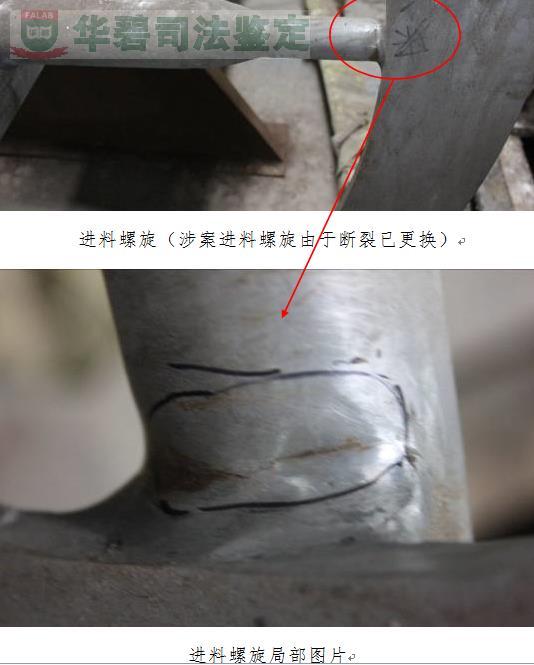

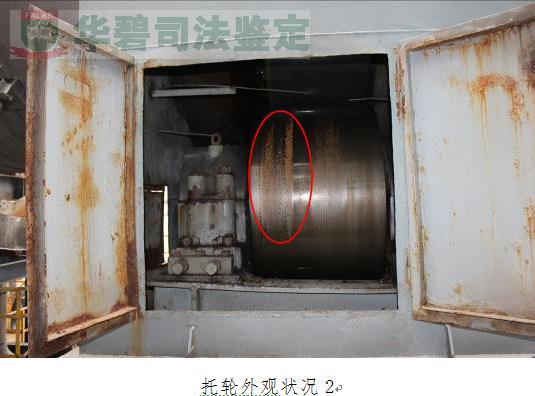

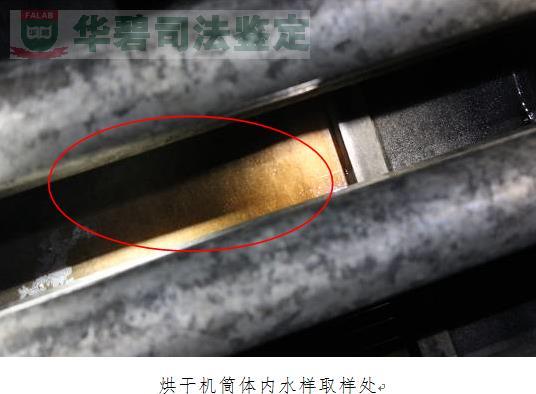

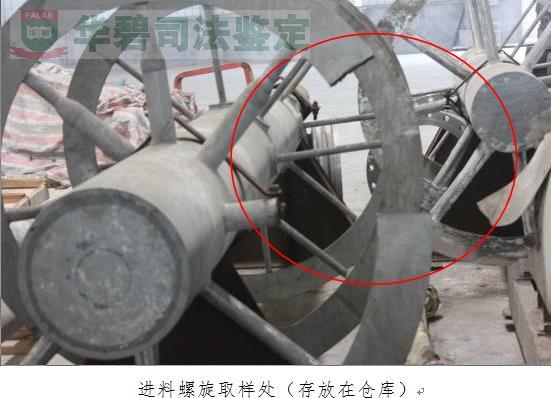

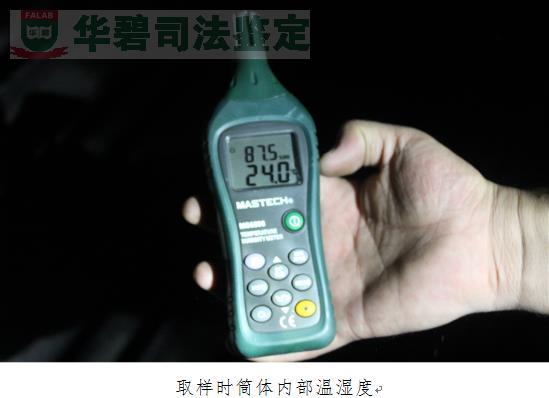

8、 鑒定過程圖片
