河南涉案分油器鑒定【工程機械】

摘要:河南省某市人民法院委托華碧鑒定所對1、涉案分油器是否屬于壓力容器;2、如果是壓力容器,鑒定分油器的設計、制造焊接承受壓力是否符合相關標準;如果不是壓力容器,按相關標準進行鑒定;3、該分油器開裂時所需要的內部壓力是多少兆帕(公斤/平方厘米),在正常工作的情況下能否形成內部高壓進行物證鑒定。華碧鑒定所根據現場勘驗情況、實驗室物證檢測數據與結果,以及相關國標等進行驗證試驗與綜合分析,做出了綜合判斷,鑒定出涉案分油器屬低壓容器;涉案分油器的設計、制造焊接承受壓力不符合相關標準要求;有限元計算涉案分油器內部壓力為0.26Mpa時,產生的等效應力會使分油器失效;該涉案分油器在正常工作的情況下不會形成內部高壓,并出具了相關物證鑒定意見書。


華碧[2020]物鑒字第***號
1. 委托單位:河南省某市人民法院
2. 委托事由:對1、涉案分油器是否屬于壓力容器;2、如果是壓力容器,鑒定分油器的設計、制造焊接承受壓力是否符合相關標準;如果不是壓力容器,按相關標準進行鑒定;3、該分油器開裂時所需要的內部壓力是多少兆帕(公斤/平方厘米),在正常工作的情況下能否形成內部高壓進行物證鑒定
3. 委托日期:2020年05月23日
4. 鑒定材料:
1)、文件清單:
    (1)、《鑒定委托書》一份
    (2)、設計圖紙一份
    (3)、供熱工藝流程圖一份
    (4)、涉案照片19張
2)、樣品清單:涉案分油器一臺
5. 鑒定地點:華碧鑒定所
6. 檢案摘要:
     申請人某A公司與被申請人某機械B公司產品責任糾紛一案訴至河南省某市人民法院,該院委托我所對前述事項進行物證鑒定,我所受理了此鑒定。
7. 鑒定過程(略)
8. 綜合分析及檢驗結果(略)

9. 鑒定過程圖片

分油器

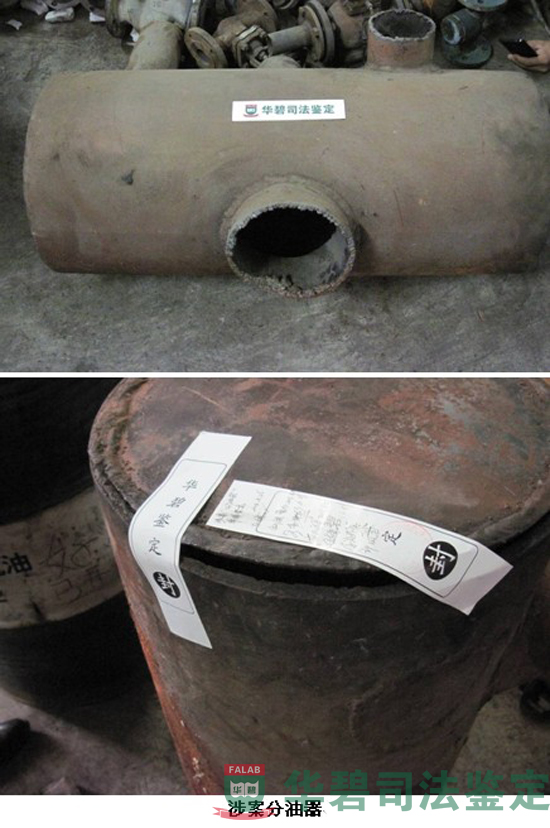

分油器外觀
圖1:樣品外觀照片

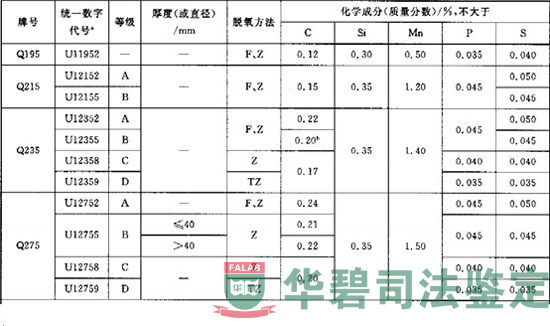

國標《碳素結構鋼》表1
圖2:國標《碳素結構鋼》表1

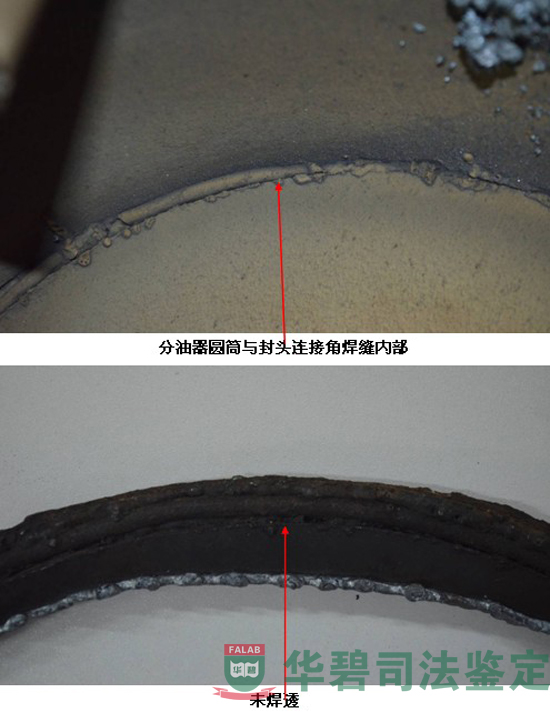

焊縫檢查1

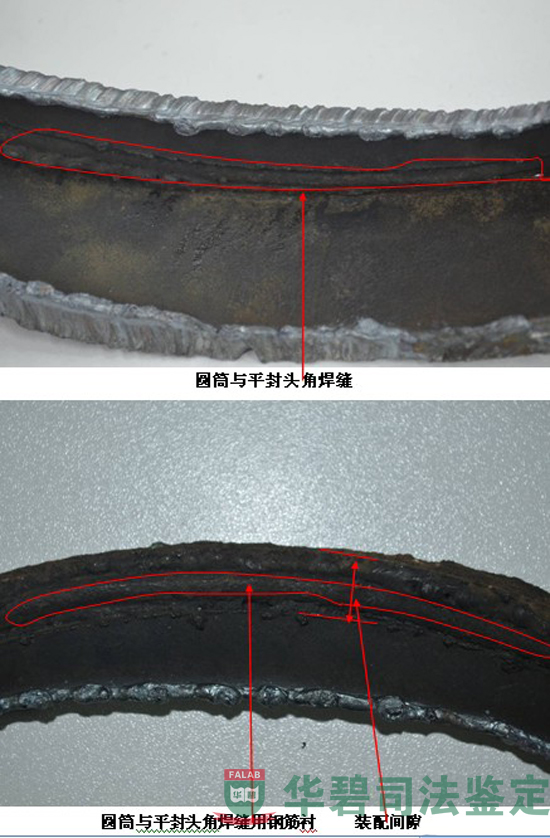

焊縫檢查2
圖3:焊縫檢查

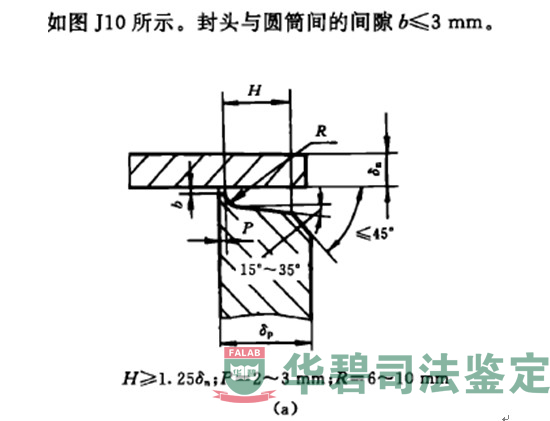

國標《鋼制壓力容器》附錄J中圖J10a
圖4:國標《鋼制壓力容器》附錄J中圖J10a

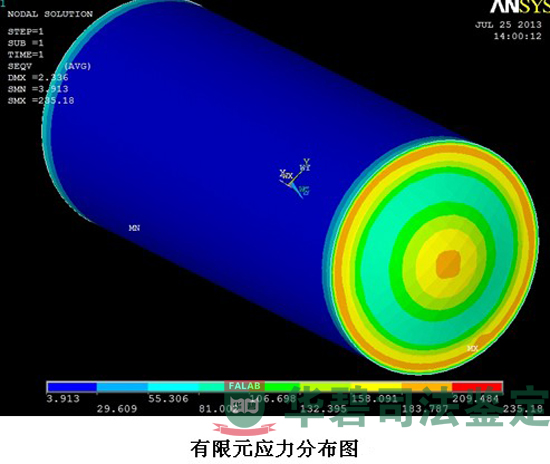

有限元應力分布圖

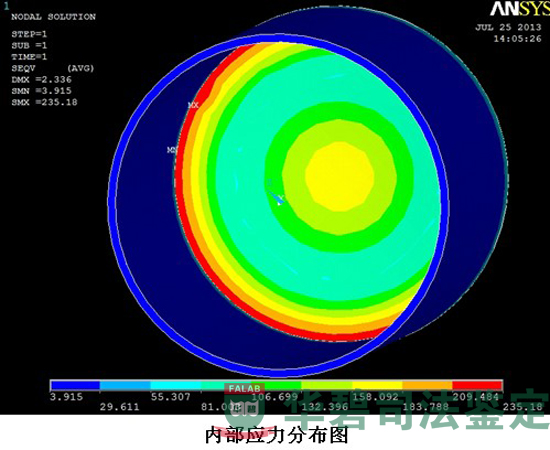

內部應力分布圖
圖5:有限元分析
