山東牽引車質量鑒定【特種車輛】

摘要:山東省某市人民法院委托華碧鑒定所對涉案車輛魯P8***7號牽引車的轉向系統是否損壞,如已損壞其具體損壞原因,與事故有無因果關系進行物證鑒定。華碧鑒定所開展全面的鑒定實驗后發現:涉案車輛動力轉向器的內部螺桿軸斷裂,轉向系統確系損壞;該螺桿軸的鉻含量偏低,導致其強度偏低,造成在鋼球與螺桿軸工作接觸部位的應力*大處沿加工痕跡形成環向裂紋,工作過程中裂紋向內擴展,*終造成螺桿軸斷裂的特征物證,并出具了相關物證鑒定結論。


華碧[2013]物鑒字第***號
1. 委托單位:山東省某市人民法院
2. 委托事由:對涉案車輛魯P8***7號牽引車的轉向系統是否損壞,如已損壞其具體損壞原因,與事故有無因果關系進行物證鑒定
3. 委托日期:2013年03月21日
4. 鑒定材料:
1)、文件清單:
    (1)、《技術鑒定對外委托書》一份
    (2)、《**高速公路大隊道路交通事故認定書(簡易程序)》一份
    (3)、涉案螺桿軸的材質說明一份
    (4)、《循環球液壓助力轉向器原理》一份
    (5)、動力轉向器總成裝配圖一份
    (6)、《汽車動力轉向器安全與維修指南》一份
2)、樣品清單:
    (1)、現場勘驗樣品(見附圖):涉案魯P8***7號牽引車(以下簡稱涉案車輛)
    (2)、取回樣品(見附圖):涉案車輛的動力轉向器總成1個、橫拉桿和橫拉桿球頭各1個和方向機螺絲3顆
5. 鑒定地點:華碧鑒定所、山東某涉案停車場
6. 檢案摘要:
     申請人某運輸有限公司A與被申請人某商貿有限公司B、某汽車有限公司C的關于涉案車輛的糾紛訴至山東省某市人民法院,該院委托我所對前述事項進行物證鑒定,我所受理了此鑒定。
7. 鑒定過程(略)
8. 綜合分析及檢驗結果(略)

9. 鑒定過程圖片

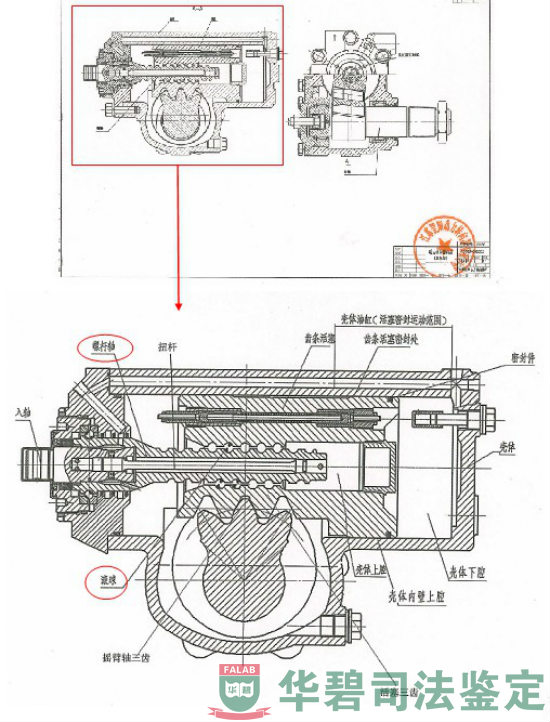

動力轉向器總成裝配圖
圖1:動力轉向器總成裝配圖

方向盤橫拉桿

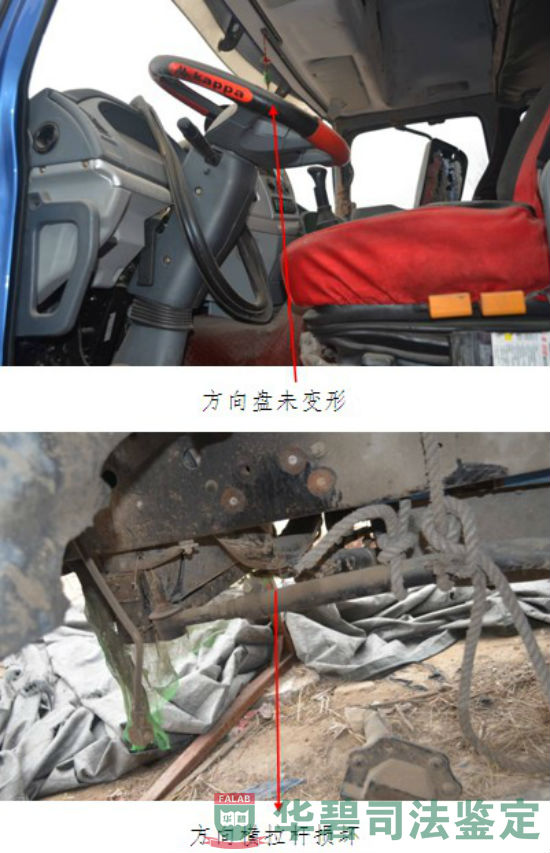

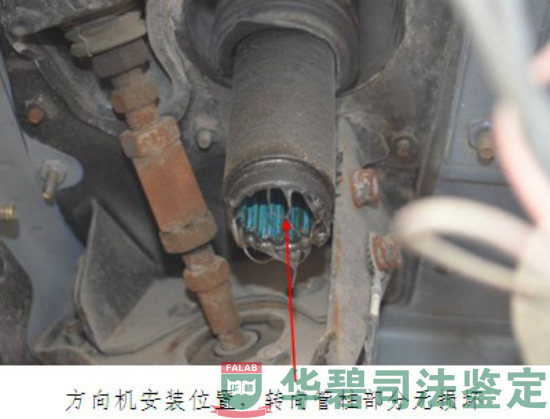

涉案車輛現場勘驗
圖2:涉案車輛現場勘驗代表性圖片

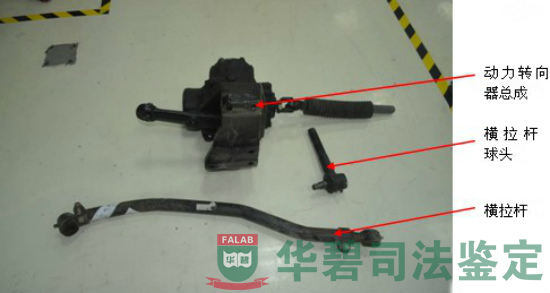

取回樣品圖片
圖3:取回樣品代表性圖片

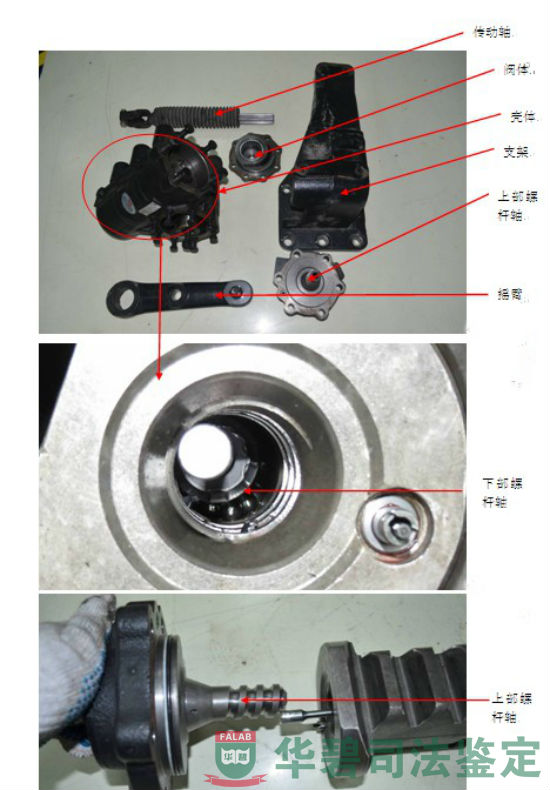

動力轉向器總成拆解
圖4:動力轉向器總成拆解代表性圖片

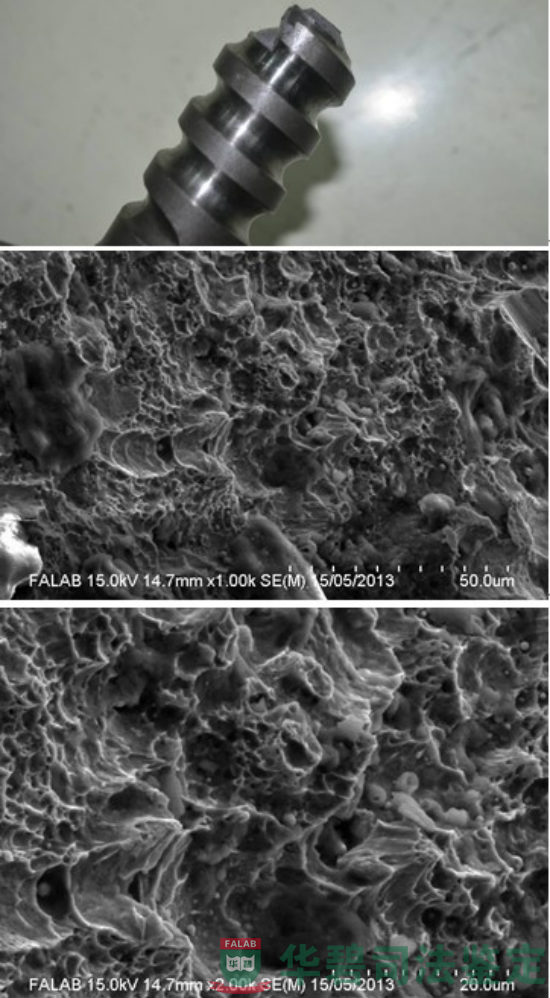

螺桿軸樣品斷口特征觀察
圖5:螺桿軸樣品斷口特征觀察代表性圖片

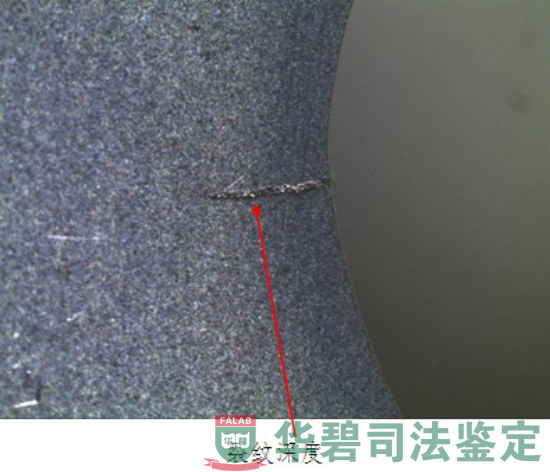

螺桿軸凹槽處3處裂紋
圖6:螺桿軸凹槽處3處裂紋代表性圖片

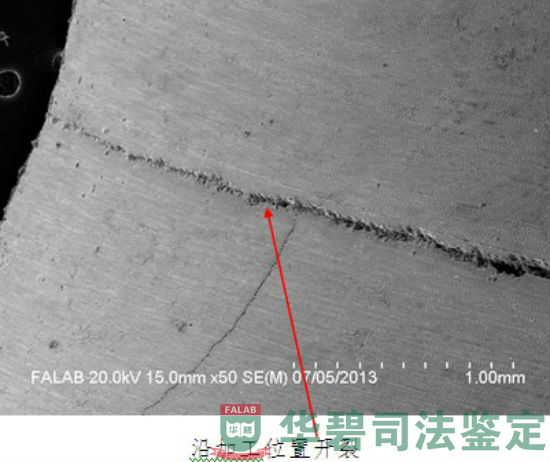

裂紋1掃描電子顯微鏡觀察
圖7:裂紋1掃描電子顯微鏡觀察代表性圖片

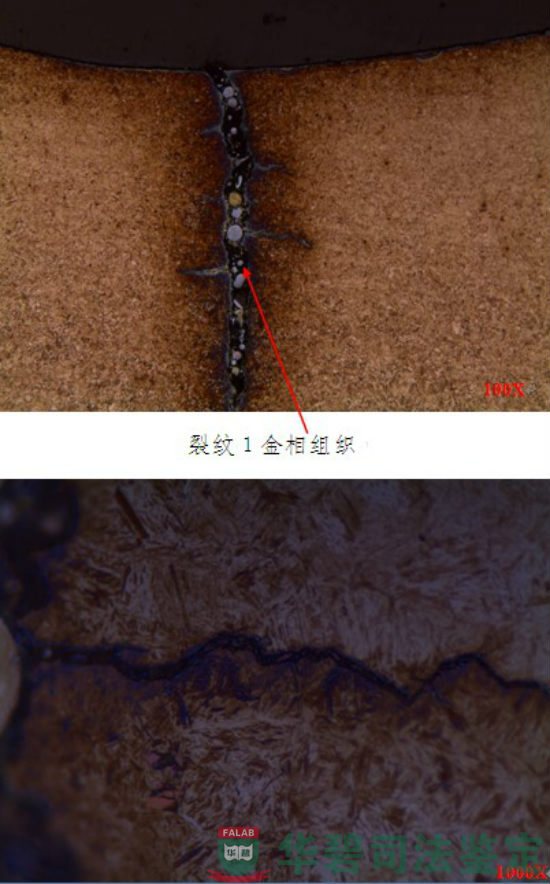

裂紋1金相顯微鏡觀察
圖8:裂紋1金相顯微鏡觀察代表性圖片

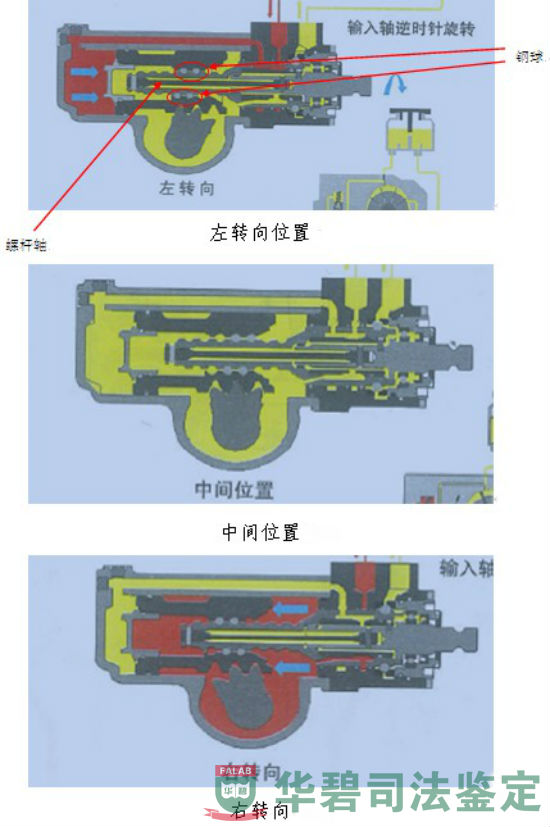

動力轉向器各轉向示意圖
圖9:《汽車動力轉向器安全與維修指南》動力轉向器各轉向示意圖
