汽車?yán)^電器質量問題和火災原因鑒定【火災事故】
事故發生在2010年9月9日凌晨2點鐘左右，涉案卡車停放于重慶市某汽車銷售服務有限公司汽車修理廠時發生火災，所幸沒有造成人員傷亡；現場經當?shù)叵罊C(jī)構勘驗鑒定后，出具了火災事故認定書，認定為：起火部位為汽車電瓶，起火點為電瓶上的繼電器，起火原因為繼電器故障所致。 涉案繼電器生產廠商認為火災原因不是繼電器故障所致，申請鑒定。*終經華碧鑒定后，發現涉案繼電器的固定腳部位存在絕緣材料缺失的質量問題，繼電器的接線柱與上殼之間存在一次短路熔痕的物證特征；該車起火與上述物證特征存在因果關系。
案件背景：
事故發生在2010年9月9日凌晨2點鐘左右，涉案卡車停放于重慶市某汽車銷售服務有限公司汽車修理廠時發生火災，所幸沒有造成人員傷亡；現場經當?shù)叵罊C(jī)構勘驗鑒定后，出具了火災事故認定書，認定為：起火部位為汽車電瓶，起火點為電瓶上的繼電器，起火原因為繼電器故障所致。
涉案繼電器生產廠商認為火災原因不是繼電器故障所致，申請鑒定。
重慶市某人民法院依程序委托華碧鑒定所對涉案繼電器是否有質量問題進行鑒定。
將繼電器打開，其內部的絕緣膠木靠電瓶側的完全炭化，在殼體內發現銅熔珠，在殼體內發現1~2厘米長的接線柱觸點殘體，上有明顯熔化變形痕跡。
鑒定人趕赴現場初步勘驗：車輛為一汽解放新大威，火災只是卡車電瓶燒毀以及駕駛室下方部分燒壞，其他包括修理廠均無過火痕跡。
失火車輛僅車頭駕駛位側和其正后車架上的電瓶部分被燒損，其他車身部分均無過火痕跡。駕駛室側的門關閉，其中用鑰匙可打開副駕駛位側的門。駕駛位側的玻璃過火后部分脫落，其他處玻璃除擋風前玻璃靠駕駛室側的破裂外，均保持完好，駕駛室內位煙熏痕跡未過火，有大量干粉滅火器的滅火劑殘留在內，駕駛位下面前輪過火，朝車尾向地面部分燒損嚴重。車后架神部分除電瓶燒毀外，其他重要部件無過火痕跡，車駕駛位側前輪側發動機旁的線路有過火痕跡。此次線路為控制氣閥的管線，此側無電氣線路，該側地面有大量滅火器干粉殘留，一些用完的滅火器散落在附近的地面上。
在隨后的細項勘驗中發現：該車電瓶完全燒毀，正、負接線柱也燒毀，正極與負極主線接觸點均無異常痕跡，線路僅絕緣燒毀，單無短路等故障痕跡，電瓶的受控開關處于拆開狀態，但未連接線路，繼電器靠電瓶側有熔融痕跡，該側的接線柱燒掉，背向電瓶段的接線柱完好，駕駛室內控制該電磁閥的開關處于打開狀態，在電瓶下方的地面上發現的電路主線，其上固定的連接片與電磁繼電器的燒脫接線柱吻合，其連接片上的斷開呈熔融痕跡。
鑒定人將該電磁繼電器拆下進行專項勘驗，擰開其固定在接線柱的電路，其上接觸片完好無任何故障痕跡；將繼電器打開，其內部的絕緣膠木靠電瓶側的完全炭化，在殼體內發現銅熔珠，在殼體內發現1~2厘米長的接線柱觸點殘體，上有明顯熔化變形痕跡。經用磁鐵試驗該繼電器殼體為鐵制物體，有鐵磁性。接線柱，主觸點僅發現的融珠無鐵磁性，將此繼電器提取為痕跡物證。將其內部線圈剝干未發現斷路，短路等故障痕跡。

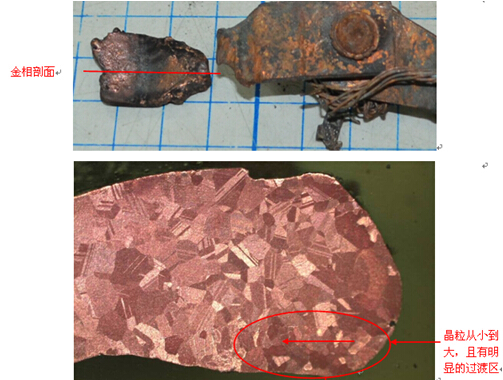

對燒毀的接線柱A銅片進行金相分析可見該銅片從右到左其晶粒從小到大，且有明顯的過渡區，為一次短路熔痕。

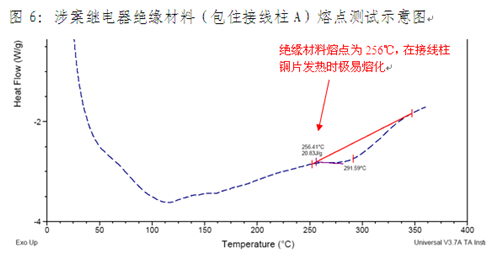

鑒定人依據相關標準和資料，針對現場取樣的物證遂開展檢測包括材料分析，和涉案繼電器的可靠性分析。在對燒毀的接線柱A銅片進行金相分析可見該銅片從右到左其晶粒從小到大，且有明顯的過渡區，為一次短路熔痕。由于涉案繼電器固定腳沒有絕緣材料保護，當該繼電器安裝在車架上時就相當于外殼直接接地，使用時存在安全隱患。隨后進行了耐電壓性能測試、溫度和濕熱試驗、耐振動測試等檢測。其中部分樣品出現內部公共動觸點銅片 定位栓脫落現象，外殼防水性能檢測結果顯示樣品的密封圈下均有進水。

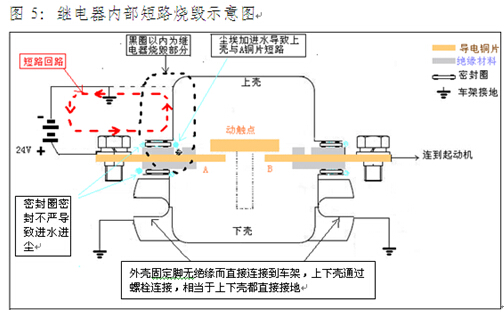

綜合以上多個環節的檢測試驗結果，鑒定人開展了綜合失效分析：繼電器的外殼防水性能差，經長時間淋雨，會逐漸滲水至接線柱A小孔，使絕緣材料溝道中電解雜質逐步增多，當積累的水、電解雜質足夠多，使接線柱A通過小孔與上殼形成連通狀態，從而造成接線柱A與上殼之間短路，由于接線柱A常接電瓶24V，繼電器外殼常接地，則會在電瓶正極、繼電器接線柱A銅片、繼電器上殼、車架及電瓶負極回路形成大電流，而該種形式的短路相當于電瓶正極與負極直接相連短路，*終導致電瓶與繼電器燒毀。
鑒定結論：
發現涉案繼電器的固定腳部位存在絕緣材料缺失的質量問題，繼電器的接線柱與上殼之間存在一次短路熔痕的物證特征；該車起火與上述物證特征存在因果關系。
后記：
承接此案的鑒定人有著30余年的電力系統實務經驗，有著過人的技術積累與經驗，對電力電氣相關標準與規范十分精通。很快，劉主任帶著鑒定小組分析出涉案繼電器固定腳存在沒有絕緣材料保護這一重大安全隱患。鑒定意見出來后，被申請方繼電器生產廠家對該結論表示認可，并馬上據此對后續產品全部進行生產工藝的改進，僅此一項就可以為企業挽回重大經濟損失，并加強其繼電器產品的品牌優勢。
